VİNÇ ÇÖZÜMLERİ

GALVANİZ HATTI VİNÇ OTOMASYONU
Sistem Tanımı

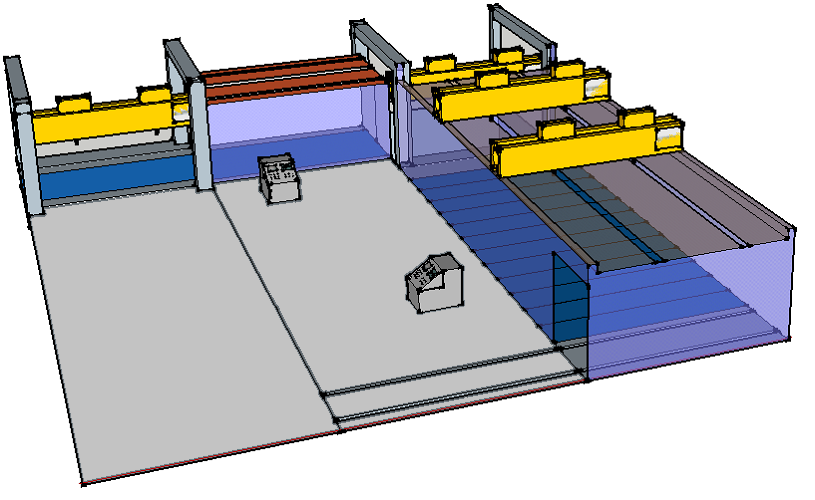

Galvaniz hattı Asit , Kurutma, Sıcak Daldırma ve Pasivasyon olarak dört bölümden oluşmaktadır. Transfer arabaları aracılığı ile gelen sallara asılı malzemeler  vinçler yardımıyla ilk olarak Asit havuzlarında bekletilir. Belli bir süre bekletilen malzemeler ardından kurutma fırınına ve daha sonra galvaniz işleminin yapılacağı havuza daldırılır. Bu işlemin ardından pasivasyon işlemi gerçekleştirilir ve böylece işlem tamamlanmış olur.
Sistem Asit ve Sıcak daldırma bölümü olarak iki ayrı sekans ile kontrol edilmektedir. Tüm vinçler ister manual istenirsede otomatik olarak kontrol edilebilmektedir.
Günümüzde galvaniz hatlarının otomasyon ile kontrol edilmesi üretimi artttırmakla beraber iş kazalarının azalmasında da önemli etken olmaktadır.




Kullanılan Ürünler
 Frekans İnv. + Encoder Kartı
10'' HMI
L CPU +DI,DO,AI Modülleri RS485/422 Hab. Modülü
Wireless Ethernet Gateway
Absolute Lineer Pozisyon Encoderi
Rotasyonel Encoder
Fren Direnci
Load Cell
CCTV (Kamera Sistemi)






HADDANE VİNCİ
Sistem Tanımı

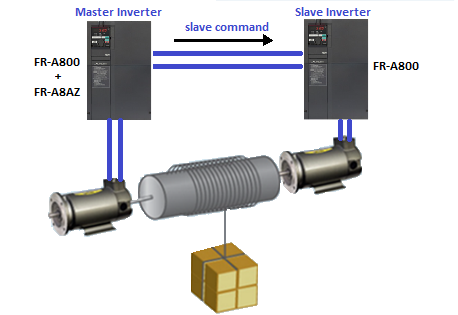

Haddane vinçleri yüksek tonajlı vinlerdir. Genelde bu vinçlerde tek bir şaft üzerinden iki motor ile yük paylaşımı yapılmaktadır. Aşağıdaki resimdende görüleceği üzere sistem iki motor ve frekans inverteri ile tahirk edilmekte, Frekans inverterlerinden biri master diğeri ise slave olarak çalışmaktadır. Slave inverter, Master inverterin dönme hızına uyarak sistemin tek bir motor üzerinden sürülüyormuş gibi uyumlu ve hassas kontrolünü sağlamaktadır.















Kullanılan Ürünler
Frekans inverteri + Encoder Kartı
Fren Ünitesi
Fren Direnci
Load Cell
Uzakten Kumanda
AI,AO Opsiyon Kartı

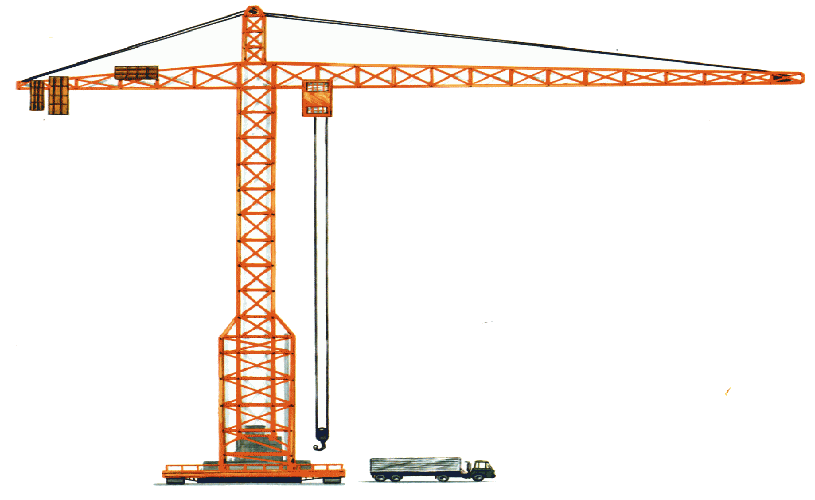

KULE VİNÇ
Sistem Tanımı
Kontrol Kabininde bulunan 7'' HMI üstünde;
• Kaldırılan Ağırlık
• Şarya arabası mesafesi,
• Dönüş açısı,
• Rüzgar hızı
• Çalışma Saati
• Kaldırılan ağırlığın daha ne kadar ileriye götürülebileceği
• Şaryonun bulunduğu mesafede daha ne kadar yük kaldırılabileceği.
• Alarm bilgileri (her motor için yüzlerce parametre)
• Tüm motorların akım, hız, hertz bilgileri
• Bakım saatleri
• Kara kutu(her saniyede onlarca veri 1 er saniye aralıklarla SD karta kaydedilmekte.(10 yıl kapasiteli) Dolunca ilk veriyi siler.

* PLC ile ağırlık bilgisine göre kontrol sağlanmakta fazla ağırlık kaldırılması engellenmektedir
* Kulenin iki tur sağa ve 2 tur sola dönüşüne izin verilmekte daha fazlasına müsaade edilmemektedir.
* Tüm motorlarda encoder var ve kapalı çevrim kontrol yapılmaktadır.
* Operatör rüzgâr frenine almayı unutursa sistem çalışmazsa set edilen süre sonunda rüzgâr freni serbest olmaktadır.
*Uzaktan kumanda da rüzgâr ve kaldırılan ağırlık okunmakta.(Opsiyonel)
* Dönüş inverterinde özel yazılımla duruşlar kontrol edilmektedir

















Kullanılan Ürünler
Frekans İnverteri+Encoder Kartı
Rüzgar Gülü
HMI
PLC
Encoder
Uzaktan Kumanda Modülü (Opsiyonel)
Load Cell
Joystick
Fren Direnci
Frenleme Ünitesi
















PORTAL VİNÇ
Sistem Tanımı

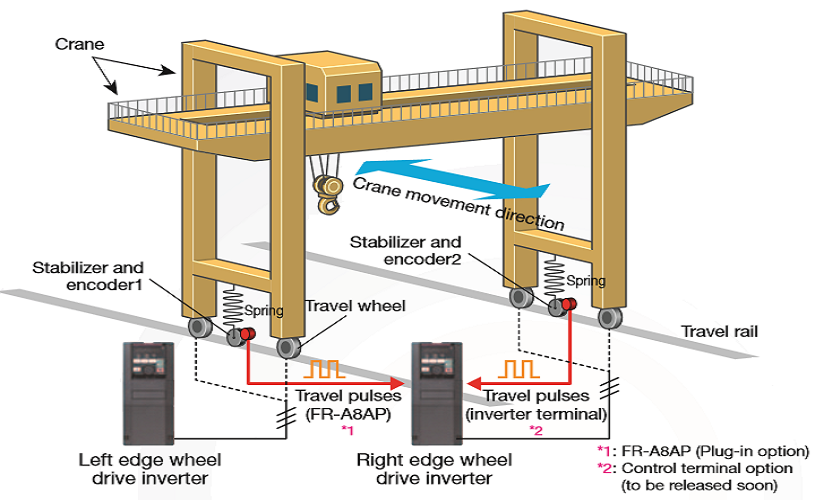

Portal Vinçler açık sahada yapılan yük taşıma ve kaldırma uygulamaları için zemine sabitlenmiş yürüme rayı üzerinde hareket eden vinçlerdir. Tavan vinçlerinden diğer bir farkı ise köprü kirişinin ayaklar üzerine bağlantılı olması ve vincin ayakların alt ucundaki tekerlekler üzerinde yürümesidir.

Kullanım alanları ; Açık sahada demir stok alanları , mermerciler , konteynır stok alanları, açık alan çelik konstrüksiyon imalatçıları , açık alan prefabrik yapı elemanları imalatı , Orman ürünleri stok sahaları , limanlar , gemi inşa , Tersaneler

Frekans inverterlerinde bu gibi sistemler için geliştirilmiş makrolar mevcuttur.
Salınım Engelleme (antisway) fonksiyonu, Rejenerasyon engelleme fonksiyonu ve diğerleri
Antisway (salınım engelleme videosunu izlemek için tıklayınız)

Özellikle 20 ton ve üzeri vinçler için Rejeneratif inverterler kullanılması yüksek seviyede enerji tasarrufu sağlamaktadır.





















Kullanılan Ürünler
Frekans İnverteri
Fren Direnci
Fren Ünitesi
Encoder Kartı (Opsiyonel)
Encoder(Opsiyonel)
Load Cell(Opsiyonel)
Uzaktan Kumanda
Yük Göstergesi (Opsiyonel)
